Phân phối khí nén có ảnh hưởng trực tiếp đến mức độ hoạt động ổn định của thiết bị khí nén trong toàn xưởng. Khi bố trí đường ống không được quy hoạch tốt, áp suất có thể dao động giữa các điểm sử dụng khác nhau, trong khi những chỗ uốn cong không cần thiết, chạy dài, kết nối hạn chế và rò rỉ có thể làm giảm lượng không khí có thể sử dụng cho các công cụ và thiết bị sản xuất. Do đó, một hệ thống khí nén xưởng được quy hoạch tốt phải được thiết kế xoay quanh nhu cầu luồng không khí, độ ổn định áp suất, khả năng tiếp cận và những thay đổi trong tương lai thay vì chỉ đơn giản là kết nối các đường ống giữa máy nén và thiết bị.
Đối với các xưởng công nghiệp, đường ống nhôm cung cấp một cách tiếp cận thực tế để xây dựng mạng lưới phân phối không khí sạch và thích ứng. UPIPE phát triển các giải pháp đường ống hợp kim nhôm cho các ứng dụng khí nén, chân không và khí trơ, kết hợp cấu trúc ống mô-đun với các phụ kiện chuyên dụng và các bộ phận bịt kín. Trọng tâm là tạo ra các đường dẫn hiệu quả, kết nối an toàn và bố cục linh hoạt hỗ trợ phân phối áp lực nhất quán trên các khu vực làm việc khác nhau.
Áp suất ở đầu ra của máy nén không tự động chuyển thành áp suất giống nhau ở mọi trạm làm việc. Khi khí nén di chuyển qua đường phân phối, lực cản sẽ phát triển trên các đoạn ống thẳng, khuỷu, chữ T, van, đầu nối và những thay đổi về đường kính ống. Nếu tuyến đường quá dài hoặc có những hạn chế quá mức, áp suất xuôi dòng có thể giảm khi một số thiết bị khí nén hoạt động đồng thời.
Việc bố trí hệ thống khí nén nhà xưởng được lên kế hoạch hợp lý nhằm mục đích giảm những tổn thất không cần thiết này bằng cách kiểm soát đường đi từ nguồn cung cấp chính đến từng điểm sử dụng. Kích thước đường ống phải phản ánh luồng không khí dự kiến, trong khi việc bố trí các nhánh sẽ ngăn không cho các khu vực làm việc riêng lẻ cạnh tranh quá mức để có được không khí sẵn có. Điều này trở nên đặc biệt quan trọng trong các xưởng nơi các công cụ khí nén, thiết bị lắp ráp, thiết bị điều khiển và máy móc tự động hoạt động vào những thời điểm khác nhau.
Tuyến phân phối chính phải được lên kế hoạch trước khi lắp đặt các nhánh và giọt riêng lẻ. Bố cục cân bằng cho phép khí nén di chuyển hiệu quả trong nhà xưởng trong khi vẫn đảm bảo các kết nối nhánh thiết thực và dễ tiếp cận. Thay vì xử lý từng phần đường ống một cách độc lập, các kỹ sư nên xem xét cách thức hoạt động của toàn bộ mạng lưới khi nhu cầu thay đổi trong suốt ngày làm việc.
Sự sắp xếp theo vòng có thể mang lại sự linh hoạt cao hơn cho các khu vực xưởng lớn hơn vì không khí có thể tiếp cận các điểm cung cấp từ nhiều hướng. Các chi nhánh sau đó có thể được định vị theo vị trí thiết bị và mức tiêu thụ dự kiến. Đối với những khu vực nhỏ hơn, một đường chính có kích thước cẩn thận với các nhánh ngắn có thể là đủ. Trong cả hai trường hợp, đường kính ống, chiều dài tuyến đường, số lượng phụ kiện và phân bổ nhu cầu phải được xem xét cùng nhau.
| Yếu tố bố cục | Tại sao nó quan trọng | Xem xét thiết kế |
|---|---|---|
| Kích thước ống chính | Ảnh hưởng đến luồng không khí có sẵn | Đường kính phù hợp với nhu cầu |
| Độ dài tuyến đường | Thêm khả năng chống dòng chảy | Giữ đường dẫn phân phối thực tế |
| Vị trí chi nhánh | Ảnh hưởng đến áp lực cục bộ | Đặt cửa hàng gần khu vực có nhu cầu |
| Số lượng lắp | Thêm hạn chế dòng chảy | Tránh những kết nối không cần thiết |
| Vật liệu ống | Ảnh hưởng đến độ bền và bảo trì | Xem xét khả năng chống ăn mòn |
| Mở rộng trong tương lai | Thay đổi tổng cầu | Chừa chỗ cho các nhánh bổ sung |
Cách tiếp cận này làm cho mạng dễ đánh giá hơn và giúp ngăn ngừa các vấn đề áp lực do các quyết định thiết kế riêng biệt gây ra.
Lựa chọn vật liệu là một phần quan trọng của việc phân phối khí nén dài hạn. Đường ống hợp kim nhôm kết hợp trọng lượng thấp với khả năng chống ăn mòn, khiến nó phù hợp cho các xưởng nơi mà tính linh hoạt trong lắp đặt và độ sạch lâu dài là rất quan trọng. Không giống như các vật liệu đường ống dễ bị ăn mòn, nhôm không phụ thuộc vào bề mặt có thể bị hư hỏng dần dần do hình thành rỉ sét bên trong.
Tình trạng bên trong của đường ống cũng ảnh hưởng đến luồng không khí. Đường dẫn bên trong trơn tru giúp khí nén di chuyển với ít lực cản không cần thiết hơn và giảm khả năng nhiễm bẩn do các sản phẩm ăn mòn gây ra. Vì lý do này, bố trí đường ống khí nén bằng nhôm có thể mang lại nền tảng sạch sẽ để phân phối không khí giữa phòng máy nén, khu vực sản xuất và các trạm làm việc riêng lẻ.
UPIPE tập trung vào đường ống hợp kim nhôm với các kết nối mô-đun được thiết kế cho các ứng dụng khí nén, chân không và khí trơ. Điều này cho phép cấu hình tuyến phân phối phù hợp với yêu cầu thực tế của xưởng thay vì buộc các vị trí thiết bị phải tuân theo sự bố trí đường ống cứng nhắc.
Đường ống dẫn khí nén được tạo thành từ nhiều thứ hơn là đường ống thẳng. Mỗi khuỷu tay, tee, van, đầu nối và thả đều thay đổi đường đi mà không khí phải di chuyển. Các thành phần được lựa chọn kém hoặc hạn chế không cần thiết có thể tạo ra điện trở bổ sung, đặc biệt khi một số phụ kiện tập trung ở một phần nhỏ của mạng.
Hình học phù hợp hiệu quả giúp duy trì đường dẫn luồng khí thông thoáng hơn. Các phụ kiện đường ống khí nén bằng nhôm UPIPE được thiết kế như một phần của phương pháp tiếp cận đường ống phối hợp, cung cấp các kết nối hỗ trợ cả tính linh hoạt khi lắp đặt và luồng khí được kiểm soát. Các lối đi có kích thước đầy đủ và cấu trúc kết nối phù hợp có thể giúp hạn chế các hạn chế ở những nơi giao nhau của các đoạn đường ống khác nhau.
Đối với các ứng dụng trong xưởng, điều này có nghĩa là việc lựa chọn phụ kiện phải được đưa vào tính toán tổn thất áp suất thay vì được coi là một chi tiết lắp đặt. Một đường ống có đường kính phù hợp vẫn có thể bị tổn thất áp suất không cần thiết nếu các phụ kiện của nó tạo ra những hạn chế quá mức.
Tính nhất quán của áp suất không chỉ phụ thuộc vào cách không khí chảy qua đường ống mà còn phụ thuộc vào mức độ hiệu quả của mạng lưới duy trì nó. Rò rỉ thường phát triển xung quanh các khớp nối, van, phụ kiện và khu vực bịt kín. Ngay cả khi một rò rỉ riêng lẻ có vẻ nhỏ, nhiều điểm rò rỉ có thể làm tăng khối lượng công việc của máy nén và giảm lượng khí nén có sẵn cho thiết bị sản xuất.
Do đó, một giải pháp đường ống dẫn khí đáng tin cậy cho nhà xưởng cần chú trọng đến tính toàn vẹn của kết nối. UPIPE sử dụng các bộ phận bịt kín chuyên dụng và cấu trúc kết nối mô-đun để hỗ trợ các mối nối an toàn và hiệu suất bịt kín nhất quán. Việc chuẩn bị, căn chỉnh, hỗ trợ và lắp đặt đường ống đúng cách vẫn quan trọng không kém vì ứng suất cơ học có thể ảnh hưởng đến các kết nối theo thời gian.
Giảm rò rỉ đặc biệt có giá trị trong các xưởng có thời gian hoạt động kéo dài. Ngăn ngừa thất thoát không khí có thể tránh được giúp duy trì áp suất có thể sử dụng đồng thời giảm nhu cầu bù đắp cho sự thiếu hiệu quả trong phân phối thông qua công suất máy nén cao hơn.
Mối liên hệ cuối cùng giữa tuyến phân phối và công cụ hoặc máy khí nén cần được chú ý cẩn thận. Vị trí rơi quá xa thiết bị có thể yêu cầu ống mềm dài hơn, đầu nối bổ sung hoặc đường dẫn phức tạp. Những yếu tố bổ sung này có thể tạo ra lực cản và khiến việc bảo trì trở nên khó khăn hơn.
Do đó, các kết nối điểm sử dụng phải được đặt theo yêu cầu thực tế của máy trạm. Việc giảm nhanh và các đầu nối phù hợp có thể mang lại sự chuyển đổi có tổ chức hơn từ đường ống chính sang thiết bị riêng lẻ. Khi việc quản lý độ ẩm là quan trọng, việc bố trí thả nước cũng cần xem xét đến đặc tính ngưng tụ và các yêu cầu thoát nước.

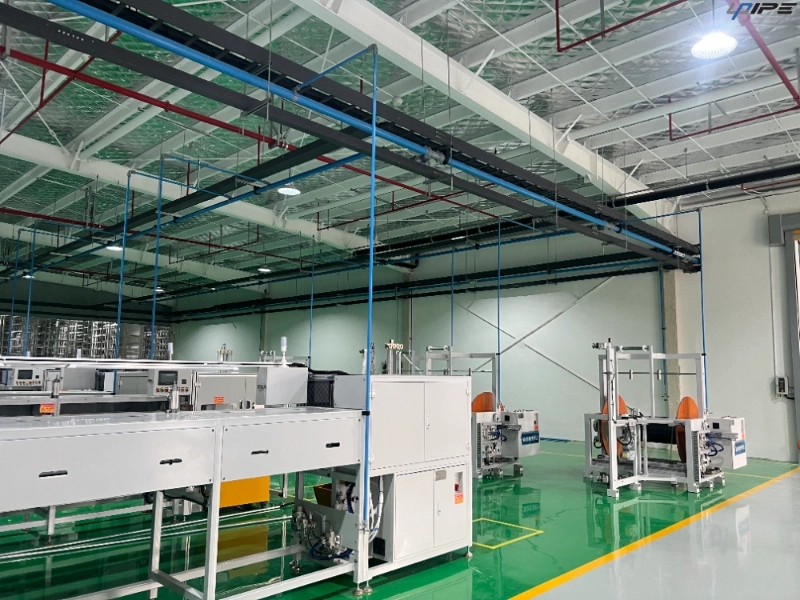

Bố trí đường ống khí nén xưởng công nghiệp được quy hoạch tốt giúp mỗi đầu ra dễ dàng tiếp cận mà không ảnh hưởng đến hiệu quả của tuyến phân phối chính. Sự cân bằng giữa khả năng tiếp cận và luồng không khí là điều cần thiết cho các xưởng nơi vị trí thiết bị có thể thay đổi theo thời gian.
Bố trí xưởng hiếm khi không thay đổi. Thiết bị sản xuất có thể được di dời, các công cụ khí nén mới có thể được bổ sung hoặc các khu vực làm việc bổ sung có thể cần đến khí nén. Một quy trình khó sửa đổi có thể trở thành một hạn chế khi những thay đổi này xảy ra.
Ống nhôm rất phù hợp với việc lắp đặt theo mô-đun vì trọng lượng tương đối thấp giúp xử lý và định vị dễ dàng hơn. Phương pháp tiếp cận dựa trên kết nối của UPIPE cho phép lắp ráp các đường ống, khuỷu, chữ T, van, kẹp và các bộ phận khác thành các cấu hình khác nhau tùy theo cách bố trí của xưởng.
Tính linh hoạt này cũng có thể đơn giản hóa việc bảo trì. Các phần riêng lẻ có thể được truy cập hoặc sửa đổi mà không coi toàn bộ mạng là một cấu trúc hàn cố định. Đối với các doanh nghiệp có kế hoạch mở rộng sản xuất dần dần, đường ống khí nén linh hoạt cho nhà xưởng có thể mang lại khả năng thích ứng cao hơn so với cách bố trí chỉ được thiết kế xung quanh các vị trí thiết bị hiện tại.
Việc chọn đường kính ống chỉ dựa trên kích thước đầu ra của máy nén có thể tạo ra tuyến phân phối không hiệu quả. Thay vào đó, mạng lưới nên được đánh giá theo lượng không khí cần thiết tại các điểm khác nhau, bao gồm cả nhu cầu đồng thời từ nhiều công cụ hoặc máy móc.
Nhu cầu cao điểm là đặc biệt quan trọng. Một đường ống có thể có vẻ phù hợp khi vận hành ở mức tải thấp nhưng lại bị giảm áp suất đáng kể khi một số thiết bị khí nén hoạt động cùng nhau. Kích thước chính xác giúp duy trì đủ luồng không khí mà không làm tăng chi phí vật liệu một cách không cần thiết.
Các kỹ sư cũng nên xem xét khoảng cách giữa máy nén và điểm sử dụng ở xa nhất. Khi khoảng cách phân phối tăng lên, việc duy trì tuyến đường hiệu quả trở nên quan trọng hơn. Đường ống dẫn khí nén được thiết kế tốt dành cho các xưởng công nghiệp kết hợp công suất đường ống phù hợp với định tuyến hợp lý để hỗ trợ phân phối ổn định trong các điều kiện vận hành thay đổi.
Giá mua đường ống chỉ là một phần trong tổng chi phí. Tiêu thụ năng lượng, rò rỉ, bảo trì, nhân công lắp đặt và sửa đổi trong tương lai đều có thể ảnh hưởng đến giá trị vòng đời của mạng lưới khí nén.
Việc bố trí nhà xưởng được lên kế hoạch cẩn thận có thể làm giảm nhu cầu bù đắp tổn thất áp suất bằng cách tăng sản lượng máy nén. Nó cũng có thể giúp phát hiện rò rỉ, thay thế thành phần và mở rộng mạng dễ dàng hơn. Những ưu điểm này trở nên có ý nghĩa hơn khi đường ống phục vụ số lượng lớn máy trạm hoặc hoạt động liên tục.
Phương pháp đường ống hợp kim nhôm của UPIPE kết hợp khả năng chống ăn mòn, cấu trúc mô-đun, phụ kiện chuyên dụng và các bộ phận bịt kín để giải quyết các yêu cầu thực tế này. Thay vì tập trung vào một tính năng biệt lập, bố cục hoàn chỉnh nên được phát triển xoay quanh luồng không khí ổn định, kết nối an toàn, lắp đặt hiệu quả và khả năng thích ứng lâu dài .
Trước khi lựa chọn linh kiện, kỹ sư và nhóm mua hàng nên đánh giá toàn bộ lộ trình phân phối. Các yếu tố sau đây cung cấp một điểm khởi đầu hữu ích:
Tổng nhu cầu khí nén và cao điểm
Khoảng cách từ máy nén đến từng khu vực làm việc
Đường kính ống chính và nhánh
Số lượng và vị trí các ổ cắm
Số lượng và hình dạng của phụ kiện
Yêu cầu kết nối và niêm phong
Khả năng tiếp cận để bảo trì
Quản lý nước ngưng
Di dời thiết bị tiềm năng
Yêu cầu mở rộng trong tương lai
Danh sách kiểm tra này giúp ngăn ngừa một vấn đề thường gặp trong các dự án đường ống tại xưởng: chọn các thành phần riêng lẻ mà không xem xét cách chúng tương tác trên toàn bộ mạng. Mục tiêu phải là một tuyến phân phối duy trì áp suất hữu ích trong khi vẫn đảm bảo tính thực tế để lắp đặt, vận hành, kiểm tra và sửa đổi.
Việc cung cấp áp suất bị ảnh hưởng bởi đường kính ống, chiều dài tuyến đường, nhu cầu luồng không khí, hình dạng khớp nối, hạn chế kết nối và rò rỉ. Bố cục cân bằng giúp giảm thiểu lực cản không cần thiết giữa máy nén và các điểm sử dụng.
Đúng. Nhôm có trọng lượng nhẹ, khả năng chống ăn mòn và đường đi bên trong êm ái, khiến nó phù hợp cho việc phân phối khí nén, nơi luồng không khí sạch, tính linh hoạt khi lắp đặt và độ bền lâu dài là rất quan trọng.
Các đầu ra phải được đặt gần thiết bị cần khí nén trong khi vẫn duy trì khả năng tiếp cận thực tế để vận hành và bảo trì. Vị trí của họ cũng phải phù hợp với cách bố trí tổng thể của chi nhánh và phương pháp quản lý nước ngưng.
Đúng. Khuỷu tay, ống chữ T, van và đầu nối có thể gây ra lực cản khi khí nén thay đổi hướng hoặc đi qua các điểm kết nối. Hình học phù hợp hiệu quả có thể giúp duy trì đường dẫn luồng khí thông thoáng hơn.
Rò rỉ làm giảm lượng khí nén có thể sử dụng và có thể làm tăng khối lượng công việc của máy nén. Các kết nối an toàn và bịt kín hiệu quả giúp duy trì áp suất và giảm tổn thất năng lượng có thể tránh được.
Tất cả các vị trí đặt thiết bị trong tương lai, nhu cầu không khí bổ sung, công suất chi nhánh, các điểm kết nối có thể tiếp cận và khả năng sửa đổi bố cục hiện tại đều phải được xem xét trước khi lắp đặt. Phương pháp ống nhôm mô-đun có thể giúp những điều chỉnh trong tương lai trở nên thiết thực hơn.
