Phân phối khí nén thường được coi là một kết nối đơn giản giữa máy nén và thiết bị khí nén, nhưng mạng lưới đường ống có ảnh hưởng trực tiếp đến mức độ hiệu quả của không khí đến mọi điểm sử dụng. Khi đường kính ống quá nhỏ, tuyến đường dài không cần thiết hoặc các phụ kiện tạo ra lực cản quá mức, áp suất có thể giảm trước khi khí nén đến được thiết bị cần nó. Do đó, một thiết kế đường ống khí nén được lên kế hoạch tốt nên xem xét đồng thời nhu cầu luồng không khí, áp suất vận hành, chiều dài đường ống, tổn thất áp suất, phụ kiện, cách bố trí, kiểm soát rò rỉ và công suất trong tương lai.
Đối với các cơ sở công nghiệp, mục tiêu không chỉ đơn giản là chọn đường ống lớn nhất hiện có. Mục tiêu thực tế hơn là tạo ra một mạng lưới phân phối có thể cung cấp luồng không khí cần thiết với mức giảm áp suất được kiểm soát trong khi vẫn dễ dàng lắp đặt, bảo trì, sửa đổi và mở rộng. Điều này trở nên đặc biệt quan trọng khi khu vực sản xuất có nhiều máy khí nén hoạt động đồng thời hoặc khi thiết bị bổ sung có thể được đưa vào sau.
Bước đầu tiên trong việc xác định kích thước ống khí nén là hiểu được yêu cầu về luồng không khí thực tế. Dụng cụ khí nén, xi lanh, van, bộ truyền động, thiết bị đóng gói, thiết bị tự động hóa và máy móc xử lý có thể có các mô hình tiêu thụ rất khác nhau. Một số thiết bị hoạt động liên tục, trong khi những thiết bị khác yêu cầu luồng không khí cao trong thời gian ngắn. Do đó, chỉ nhìn vào công suất máy nén có thể đưa ra một bức tranh không đầy đủ về những gì mạng lưới phân phối phải xử lý.
Một cách tiếp cận hữu ích là xác định mức tiêu thụ của từng thiết bị và sau đó đánh giá mức độ trùng lặp của các yêu cầu đó. Dây chuyền phân phối chính phải đáp ứng nhu cầu dự kiến của các khu vực sản xuất được kết nối thay vì chỉ có kích thước dành cho một máy. Nếu một số người dùng có thể hoạt động cùng lúc thì nhu cầu kết hợp của họ sẽ trở thành một tham chiếu quan trọng để xác định công suất đường ống cần thiết.
Nhu cầu trong tương lai cũng cần được xem xét ở giai đoạn này. Một nhà máy có thể bổ sung thêm các trạm sản xuất, mở rộng xưởng hoặc tăng số lượng thiết bị khí nén sau khi lắp đặt ban đầu. Việc thiết kế tuyến đường chính chỉ xoay quanh mức tiêu dùng ngày nay có thể tạo ra những hạn chế sau này. Cho phép công suất mở rộng hợp lý có thể làm cho thiết kế đường ống khí nén công nghiệp tổng thể trở nên thiết thực hơn trong suốt thời gian sử dụng của nó.
Tổn thất áp suất là một trong những cân nhắc trọng tâm khi định cỡ đường ống khí nén. Khi không khí di chuyển qua đường ống, ma sát giữa không khí chuyển động và bề mặt bên trong tạo ra lực cản. Tuyến đường càng dài và luồng không khí càng cao thì lực cản này càng trở nên quan trọng. Do đó, đường ống có kích thước nhỏ có thể gây ra chênh lệch áp suất đáng chú ý giữa phía máy nén và điểm sử dụng.
Tuy nhiên, tổn thất áp suất không chỉ đến từ các đoạn ống thẳng. Khuỷu tay, ống chữ T, van, bộ giảm tốc, đầu nối và các bộ phận khác cũng ảnh hưởng đến luồng không khí. Mạng có chiều dài đường ống tương đối ngắn vẫn có thể gặp phải lực cản không cần thiết nếu các phụ kiện được chọn kém hoặc nếu bố cục có quá nhiều thay đổi đột ngột về hướng.
Đây là lý do tại sao một thiết kế đường ống khí nén hoàn chỉnh nên đánh giá toàn bộ đường dẫn khí thay vì chỉ tính chiều dài ống thẳng. Mục tiêu là duy trì đủ áp suất tại nơi thiết bị hoạt động chứ không chỉ đơn giản là đạt được đường kính ống cụ thể trên giấy.
Đường kính ống xác định lối đi bên trong có sẵn cho khí nén. Khi đường kính giảm trong khi nhu cầu luồng không khí vẫn cao, tốc độ không khí tăng và tổn thất ma sát có thể trở nên đáng kể hơn. Điều này có thể khiến việc điều chỉnh áp suất trở nên khó khăn hơn, đặc biệt khi có nhiều máy hút không khí từ cùng một nhánh.
Việc tăng đường kính ống sẽ tạo ra nhiều diện tích dòng chảy bên trong hơn và có thể giảm lực cản, nhưng việc tăng kích thước ống cũng cần được tiếp cận một cách cẩn thận. Một đường ống lớn hơn đòi hỏi nhiều vật liệu hơn và có thể làm tăng chi phí lắp đặt mà không mang lại lợi ích đáng kể nếu yêu cầu luồng không khí thực tế tương đối thấp. Do đó, đường kính thích hợp phải dựa trên nhu cầu, khoảng cách, yêu cầu về áp suất và cách bố trí phân phối tổng thể.
Vì lý do này, kích thước ống khí nén nên được coi là một sự cân bằng kỹ thuật thay vì một quy tắc đơn giản chỉ dựa trên kích thước ống. Một thiết kế phù hợp sẽ cung cấp đủ công suất mà không biến mạng lưới phân phối thành một hệ thống lắp đặt tốn kém không cần thiết.

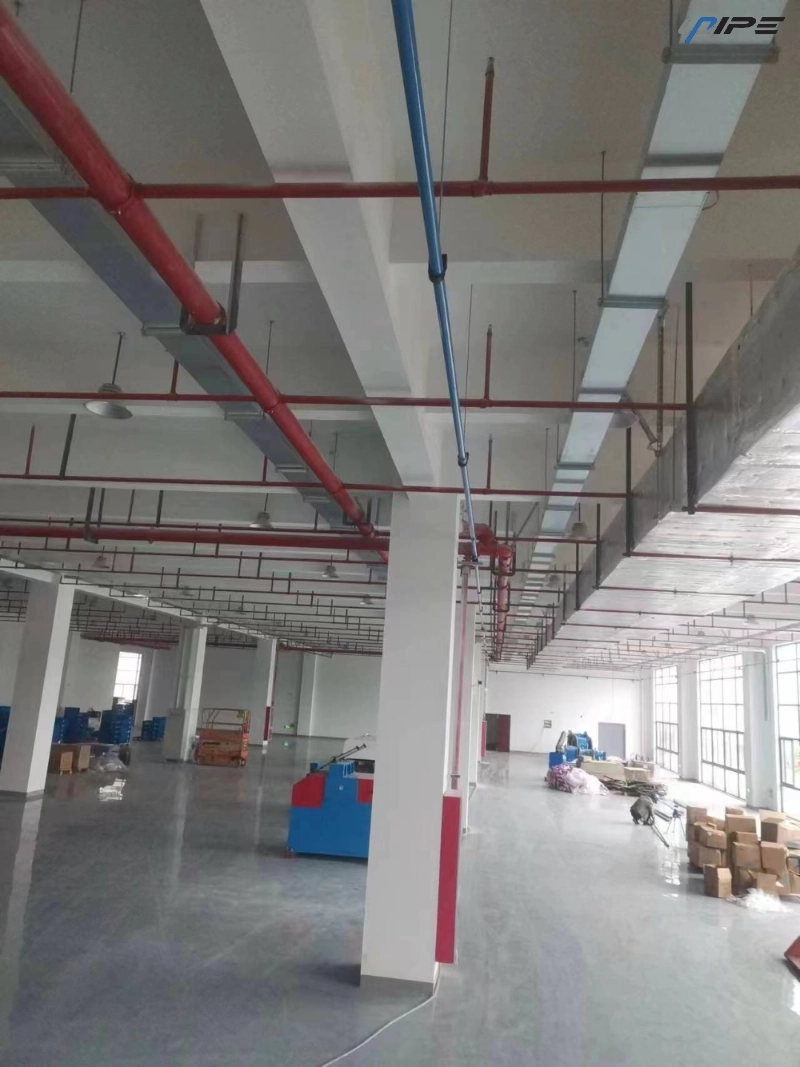

Chiều dài ống có ảnh hưởng lớn đến tổn thất áp suất. Khi khoảng cách giữa điểm cung cấp và thiết bị tăng lên, khí nén gặp phải lực cản trên diện tích bề mặt bên trong lớn hơn. Do đó, các xưởng sản xuất dài, xưởng đa khu vực và các cơ sở sản xuất lớn đòi hỏi phải lập kế hoạch cẩn thận hơn so với việc lắp đặt nhỏ gọn.
Sự sắp xếp vật lý của đường ống cũng cần được xem xét. Tuyến đường trực tiếp có thể giảm bớt lực cản không cần thiết, nhưng tuyến đường ngắn nhất không phải lúc nào cũng hữu ích nhất nếu nó gây khó khăn cho các kết nối trong tương lai. Một dây chuyền chính được quy hoạch phù hợp có thể phục vụ một số khu vực sản xuất trong khi vẫn có thể quản lý được độ dài của nhánh và để lại các điểm kết nối thực tế cho các thiết bị bổ sung.
Đối với các hệ thống lắp đặt lớn hơn, bố trí phân phối theo vòng cũng có thể được xem xét khi thích hợp. Cung cấp không khí từ nhiều hướng có thể giúp phân phối luồng không khí qua các khu vực khác nhau và giảm sự phụ thuộc vào một nhánh dài. Sự sắp xếp phù hợp nhất phụ thuộc vào cách bố trí cơ sở, phân bổ nhu cầu, áp lực sẵn có và kế hoạch mở rộng.

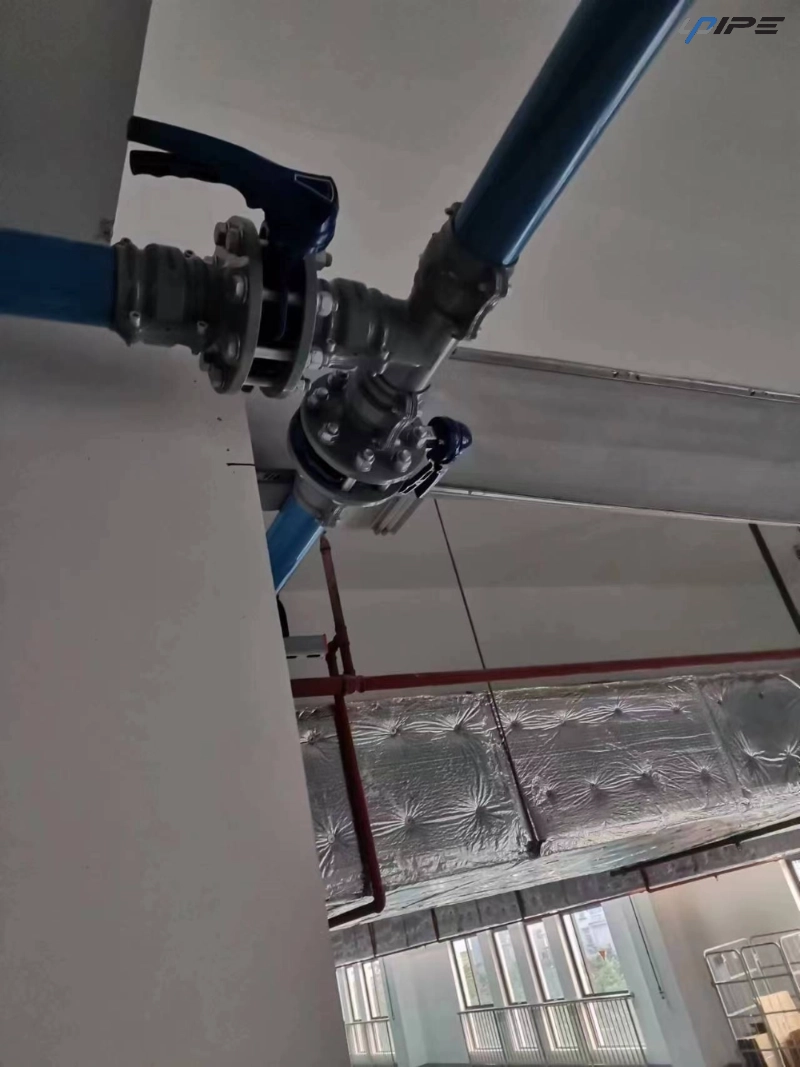

Các phụ kiện có thể có ảnh hưởng lớn hơn đến luồng không khí so với kích thước vật lý của chúng. Mỗi khuỷu tay thay đổi hướng, mỗi tee phân chia dòng chảy và mỗi van hoặc đầu nối đều đưa ra một chuyển đổi nội bộ khác. Nếu tuyến đường ống có nhiều phụ kiện, thì sức cản tổng hợp của chúng phải được xem xét khi đánh giá tổn thất áp suất dự kiến.
UPIPE đặc biệt chú ý đến thiết kế bên trong của phụ kiện ống nhôm. Khuỷu tay, tee và giảm nhanh của nó sử dụng các cấu trúc định hướng dòng chảy nhằm hỗ trợ luồng không khí mượt mà hơn và giảm tổn thất áp suất không cần thiết. Điều này rất quan trọng vì mạng lưới đường ống chỉ hiệu quả khi có toàn bộ đường dẫn khí nén đi qua.
Chất lượng kết nối là một cân nhắc quan trọng khác. Các mối nối bịt kín kém có thể giải phóng khí nén dần dần ngay cả khi đường kính ống đã được chọn chính xác. UPIPE sử dụng các đầu nối đúc sẵn và cấu trúc bịt kín được thiết kế để cải thiện độ tin cậy của kết nối và giảm rò rỉ do rung hoặc lắp đặt không đúng cách.
Tình trạng bên trong của ống khí nén rất quan trọng vì không khí phải di chuyển qua mạng với ít lực cản và ô nhiễm không cần thiết nhất có thể. Bề mặt bên trong thô ráp, bẩn hoặc được bảo vệ kém có thể gây thêm lo ngại trong quá trình lắp đặt và vận hành.
Ống nhôm UPIPE được sản xuất từ nhôm nguyên chất và được thiết kế với bề mặt bên trong sạch sẽ. Các đầu ống được cắt chính xác, đồng thời các biện pháp đóng gói giúp bảo vệ lối đi bên trong trong quá trình vận chuyển và bảo quản. Những chi tiết này có thể xuất hiện nhỏ so với đường kính ống nhưng chúng góp phần tạo nên chất lượng tổng thể của tuyến phân phối khí nén hoàn chỉnh.
Đối với các ứng dụng mà khí nén sạch là quan trọng, việc lắp đặt phải duy trì độ sạch này từ khi cung cấp cho đến khi kết nối cuối cùng. Các đầu ống phải được bảo vệ cho đến khi lắp đặt và các bộ phận phải được xử lý theo cách tránh đưa bụi, mảnh vụn hoặc các chất gây ô nhiễm khác vào đường dẫn khí.
Việc lựa chọn vật liệu cần được đánh giá cùng với kích thước ống vì vật liệu này ảnh hưởng đến việc lắp đặt, xử lý, độ bền và bảo trì lâu dài. Nhôm được sử dụng rộng rãi để phân phối khí nén vì nó kết hợp trọng lượng tương đối thấp với khả năng chống ăn mòn tốt và các đặc tính lắp đặt thực tế.
Đối với các dự án đường ống công nghiệp, đường ống nhẹ có thể giúp xử lý và định vị dễ dàng hơn trong quá trình lắp đặt, đặc biệt khi có các tuyến phân phối dài hoặc đường ống trên cao. Nhôm cũng mang lại bề mặt bên trong nhẵn, rất phù hợp cho việc vận chuyển khí nén.
Đường ống khí nén bằng nhôm của UPIPE sử dụng kết cấu nhôm nguyên chất và thành ống dày để mang đến sự kết hợp giữa độ bền kết cấu và khả năng xử lý thực tế. Phạm vi sản phẩm cũng bao gồm các đầu nối, khuỷu tay, ống chữ T, van, kẹp, mặt bích, nắp cuối, ống mềm và các bộ phận khác cần thiết để xây dựng một tuyến phân phối hoàn chỉnh.
Đường kính ống rất quan trọng, nhưng sự rò rỉ có thể làm giảm hiệu suất của một mạng có quy mô lớn. Một rò rỉ nhỏ có vẻ không đáng kể ở một kết nối, nhưng nhiều điểm rò rỉ trên một cơ sở lớn có thể tạo ra nhu cầu khí nén liên tục. Điều này có thể làm tăng khối lượng công việc đặt trên thiết bị cung cấp không khí và giảm lượng không khí có thể sử dụng được tại các điểm sản xuất.
Ngăn chặn rò rỉ bắt đầu từ thiết kế kết nối và tiếp tục thông qua chất lượng lắp đặt. Các đầu ống phải được chuẩn bị chính xác, các đầu nối phải được lắp đặt theo phương pháp đã định và các bộ phận bịt kín phải được đặt đúng vị trí. Độ rung cũng cần được xem xét, đặc biệt là xung quanh máy móc, nơi chuyển động lặp đi lặp lại có thể dần dần ảnh hưởng đến các kết nối.
UPIPE kết hợp các cấu trúc bịt kín và các bộ phận chống rung vào phương pháp tiếp cận đường ống của mình. Kẹp ống của nó được thiết kế để cải thiện độ ổn định, trong khi các tính năng bịt kín đầu nối nhằm giảm nguy cơ rò rỉ do rung động hoặc các vấn đề lắp đặt.
Kết nối cuối cùng giữa đường dây phân phối chính và thiết bị đáng được quan tâm đặc biệt. Một nhánh ở vị trí kém có thể cho phép hơi ẩm ngưng tụ di chuyển về phía các thiết bị nhạy cảm ở hạ nguồn. Điều này đặc biệt có liên quan khi khí nén nguội đi sau khi rời khỏi máy nén và hơi ẩm tích tụ bên trong đường phân phối.
Do đó, các hệ thống thả nhanh phải được bố trí và thiết kế để hỗ trợ quản lý nước ngưng hiệu quả. Các bộ phận thả nhanh UPIPE kết hợp cấu trúc cổ ngỗng nhằm giúp ngăn nước ngưng tụ trực tiếp vào kết nối không khí hạ lưu. Cấu trúc gia cố và nhiều bề mặt bịt kín của chúng cũng hỗ trợ hiệu suất kết nối ổn định.
Nguyên tắc rất đơn giản: khí nén phải đạt đến điểm sử dụng thông qua bố trí kết nối xem xét không chỉ luồng không khí mà còn cả đặc tính vật lý của độ ẩm bên trong mạng lưới đường ống.
Mạng lưới khí nén không nên được thiết kế tách biệt với kế hoạch sản xuất. Yêu cầu sản xuất có thể thay đổi theo thời gian và thiết bị bổ sung có thể được kết nối với đường dây phân phối hiện có. Nếu đường ống ban đầu có kích thước quá gần với nhu cầu ban đầu, việc mở rộng có thể dẫn đến mất ổn định áp suất hoặc yêu cầu phải sửa đổi đáng kể.
Một cách tiếp cận tốt hơn là xem xét các điểm kết nối có thể xảy ra trong tương lai khi lập kế hoạch cho tuyến chính. Điều này không có nghĩa là tự động chọn đường ống lớn nhất có thể. Thay vào đó, thiết kế nên xác định các khu vực nơi sản xuất có thể mở rộng và cung cấp công suất hợp lý cũng như tính linh hoạt trong kết nối.
Điều này đặc biệt hữu ích cho các nhà máy nơi bố trí thiết bị thay đổi thường xuyên. Việc bố trí đường ống nhôm theo mô-đun có thể giúp việc thêm các nhánh, di dời các kết nối hoặc mở rộng mạng lưới trở nên dễ dàng hơn mà không cần xây dựng lại toàn bộ tuyến phân phối.
Một quy trình làm việc có cấu trúc có thể làm cho thiết kế đường ống khí nén nhất quán hơn và dễ xem xét hơn. Bắt đầu bằng cách liệt kê các thiết bị được kết nối và ước tính luồng không khí cần thiết. Tiếp theo, xác định áp suất vận hành và xác định tổn thất áp suất có thể chấp nhận được giữa điểm cung cấp và điểm sử dụng đòi hỏi khắt khe nhất.
Sau đó, lập sơ đồ tuyến đường ống thực tế và tính toán tổng chiều dài, bao gồm cả tuyến chính và các nhánh quan trọng. Sau đó, các phụ kiện nên được xem xét vì khuỷu tay, chữ T, van và đầu nối góp phần tạo thêm lực cản. Cuối cùng, đánh giá nhu cầu trong tương lai và xác nhận rằng cách bố trí đường ống đã chọn có đủ tính linh hoạt cho những thay đổi dự kiến.
| Giai đoạn thiết kế | Câu hỏi chính |
|---|---|
| Nhu cầu không khí | Cần bao nhiêu luồng không khí? |
| Áp suất vận hành | Áp suất nào phải đạt tới thiết bị? |
| Độ dài tuyến đường | Máy bay phải di chuyển bao xa? |
| Đường kính ống | Đường ống có thể mang luồng không khí cần thiết một cách hiệu quả không? |
| phụ kiện | Các kết nối sẽ tạo thêm bao nhiêu lực cản? |
| Kiểm soát rò rỉ | Các khớp có thể duy trì độ kín đáng tin cậy không? |
| Mở rộng | Sau này có cần kết nối thêm thiết bị bổ sung không? |
Quá trình này giúp ngăn ngừa lỗi phổ biến khi chọn đường kính ống trước và cố gắng điều chỉnh nó sau đó. Trong một thiết kế được phát triển tốt, đường kính là kết quả của một số cân nhắc kỹ thuật có liên quan.
Ngay cả mạng lưới đường ống được tính toán chính xác cũng có thể hoạt động kém nếu chất lượng lắp đặt không nhất quán. Các phần ống phải được cắt gọn gàng, các kết nối phải được căn chỉnh chính xác và các kẹp phải cung cấp sự hỗ trợ đầy đủ. Ứng suất không cần thiết lên các mối nối có thể ảnh hưởng đến hiệu suất bịt kín, trong khi hệ thống đường ống được hỗ trợ kém có thể bị rung hoặc chuyển động trong quá trình vận hành.
Thiết kế sản phẩm của UPIPE giải quyết một số vấn đề cần cân nhắc khi lắp đặt thông qua các đầu ống được chuẩn bị chính xác, các bộ phận được gia cố, kẹp chống rung và cấu trúc kết nối được thiết kế để lắp ráp mô-đun. Đối với kích thước ống lớn hơn, các vòng nâng cũng có thể giúp đơn giản hóa công việc chuẩn bị và lắp đặt kết nối.
Việc kiểm tra cuối cùng phải bao gồm nhiều thứ hơn là chất lượng lắp đặt có thể nhìn thấy được. Tất cả các đặc tính áp suất, tính toàn vẹn của kết nối, các điểm rò rỉ, hiệu suất của nhánh và khả năng tiếp cận để bảo trì trong tương lai đều phải được xem xét trước khi mạng được đưa vào hoạt động thường xuyên.
Thiết kế đường ống khí nén hiệu quả cuối cùng là kiểm soát mối quan hệ hoàn chỉnh giữa nhu cầu luồng không khí, đường kính ống, tổn thất áp suất, phụ kiện, định tuyến, độ kín và công suất trong tương lai. Đường ống có kích thước chính xác cho một phần vẫn có thể hoạt động kém nếu phần khác của mạng tạo ra hạn chế hoặc rò rỉ quá mức.
Đối với các cơ sở công nghiệp, đường ống khí nén bằng nhôm có thể mang đến sự kết hợp thực tế giữa kết cấu nhẹ, bề mặt bên trong sạch sẽ, khả năng chống ăn mòn, kết nối mô-đun và tính linh hoạt khi lắp đặt. UPIPE kết hợp những đặc điểm này với các phụ kiện định hướng dòng chảy, cấu trúc bịt kín, các bộ phận được gia cố và phụ kiện được thiết kế cho các ứng dụng phân phối khí nén hoàn chỉnh.
Do đó, cách tiếp cận hiệu quả nhất là không tập trung vào đường kính ống như một con số riêng lẻ. Thay vào đó, hãy đánh giá toàn bộ đường dẫn luồng không khí từ điểm cung cấp đến thiết bị, hiểu cách mạng sẽ hoạt động theo nhu cầu cao điểm, kiểm soát lực cản và rò rỉ không cần thiết, đồng thời đảm bảo đủ tính linh hoạt cho các yêu cầu sản xuất trong tương lai. Điều này tạo ra mạng lưới phân phối khí nén ổn định và dễ bảo trì hơn đồng thời hỗ trợ luồng không khí công nghiệp hiệu quả trong thời gian dài.
Bắt đầu với luồng không khí cần thiết, áp suất vận hành, tổng chiều dài đường ống, tổn thất áp suất chấp nhận được, phụ kiện và nhu cầu dự kiến trong tương lai. Đường kính ống nên được chọn sau khi các yếu tố này đã được đánh giá cùng nhau.
Giảm áp có nghĩa là áp suất sẵn có tại điểm sử dụng thấp hơn áp suất tại điểm cung cấp. Tổn thất quá mức có thể ảnh hưởng đến hiệu suất của thiết bị khí nén và có thể làm tăng nhu cầu cung cấp không khí.
Đúng. Khuỷu tay, ống chữ T, van, đầu nối và các bộ phận khác tạo ra khả năng chống dòng chảy bổ sung. Số lượng, hình dạng và lối đi bên trong của chúng phải được coi là một phần của tuyến đường ống hoàn chỉnh.
Nhôm thường được sử dụng để phân phối khí nén công nghiệp vì nó có kết cấu nhẹ, chống ăn mòn, bề mặt bên trong sạch sẽ và lắp đặt mô-đun thuận tiện. UPIPE cung cấp ống nhôm cùng với các phụ kiện và phụ kiện cần thiết cho việc phân phối khí nén.
Đúng. Nhu cầu luồng không khí trong tương lai cần được xem xét trong quá trình thiết kế ban đầu để có thể kết nối thiết bị hoặc khu vực sản xuất bổ sung mà không tạo ra những hạn chế không cần thiết hoặc yêu cầu sửa đổi lớn.
Không có yếu tố duy nhất nào quyết định toàn bộ thiết kế. Nhu cầu luồng không khí, đường kính ống, tổn thất áp suất, chiều dài tuyến đường, phụ kiện, kiểm soát rò rỉ, lựa chọn vật liệu, chất lượng lắp đặt và mở rộng trong tương lai phải được đánh giá cùng nhau để tạo ra mạng lưới đường ống khí nén công nghiệp cân bằng.
