Thiết kế hệ thống đường ống khí nén cho sản xuất điện tử

Sản xuất điện tử phụ thuộc vào điều kiện sản xuất ổn định, môi trường làm việc sạch sẽ và hiệu suất thiết bị ổn định. Khí nén thường được sử dụng cho các công cụ khí nén, thiết bị tự động, xử lý linh kiện, quy trình làm sạch, thiết bị đo đạc và các hoạt động sản xuất khác. Vì ngay cả những dao động áp suất nhỏ hoặc các vấn đề ô nhiễm cũng có thể ảnh hưởng đến hiệu quả sản xuất nên mạng lưới phân phối cần được chú ý kỹ thuật cẩn thận.

Một hệ thống đường ống khí nén được thiết kế tốt sẽ làm được nhiều việc hơn là vận chuyển không khí từ máy nén đến từng máy riêng lẻ. Nó cần duy trì áp suất thích hợp, giảm thiểu rò rỉ, hỗ trợ những thay đổi sản xuất trong tương lai và cung cấp không khí sạch và đáng tin cậy tại mỗi điểm sử dụng. Đối với các nhà máy điện tử, nơi độ chính xác và tính liên tục đặc biệt quan trọng, vật liệu đường ống, cách bố trí, phương pháp kết nối, hệ thống thoát nước và khả năng bảo trì đều ảnh hưởng đến hiệu suất lâu dài.

Tại sao các nhà máy điện tử cần thiết kế phân phối không khí cẩn thận

Khu vực sản xuất điện tử có thể chứa thiết bị lắp ráp tự động, bộ truyền động khí nén, máy móc bốc xếp, thiết bị kiểm tra, máy đóng gói và các công cụ chính xác. Các ứng dụng này có thể có các kiểu tiêu thụ không khí khác nhau, nghĩa là nhu cầu hiếm khi không đổi trong toàn bộ cơ sở. Một mạng lưới phân phối được thiết kế chỉ dựa trên mức tiêu thụ trung bình có thể gặp khó khăn khi nhiều máy hoạt động đồng thời.

Mất áp suất là một cân nhắc quan trọng khác. Không khí đi qua các đường ống dài, khuỷu, chữ T, van và các kết nối có kích thước nhỏ gặp phải lực cản. Mất áp suất quá mức có thể làm giảm hiệu suất của thiết bị khí nén và có thể khuyến khích người vận hành tăng áp suất xả máy nén một cách không cần thiết. Một hệ thống đường ống khí nén có kích thước phù hợp sẽ giúp cung cấp áp suất sử dụng được ở những nơi cần thiết mà không tạo ra nhu cầu năng lượng có thể tránh được.

Độ sạch của không khí cũng quan trọng không kém. Sản xuất thiết bị điện tử thường yêu cầu môi trường sản xuất được kiểm soát, vì vậy mạng lưới phân phối nên tránh đưa vào các hạt rỉ sét, cặn, độ ẩm hoặc các chất gây ô nhiễm khác. Đây là một lý do khiến đường ống nhôm có thể hấp dẫn đối với việc phân phối khí nén: nhôm không phát triển rỉ sét bên trong như đường ống thép cacbon thông thường, giúp duy trì đường dẫn khí sạch hơn khi quy trình xử lý không khí tổng thể được thiết kế phù hợp.

Chọn vật liệu ống phù hợp cho không khí sạch

Lựa chọn vật liệu nên xem xét các yêu cầu về áp suất, điều kiện môi trường, cách lắp đặt, tuổi thọ dự kiến ​​và nhu cầu bảo trì. Đường ống thép truyền thống có thể cung cấp độ bền kết cấu, nhưng nó có thể đòi hỏi nhiều lao động hơn trong quá trình cắt, ren, hàn và sửa đổi. Ăn mòn bên trong cũng có thể trở thành mối lo ngại khi có hơi ẩm trong khí nén được kiểm soát kém.

Ống dẫn khí nén bằng nhôm mang lại một cách tiếp cận khác. Cấu trúc nhẹ của nó giúp xử lý dễ dàng hơn trong quá trình lắp đặt, đồng thời đặc tính chống ăn mòn của nó rất phù hợp với việc phân phối khí nén. Bề mặt bên trong nhẵn cũng có thể giúp giảm lực cản dòng chảy so với bên trong đường ống thô ráp hoặc xuống cấp.

Đối với các cơ sở sản xuất điện tử, giá trị của nhôm vượt xa việc giảm trọng lượng. Các khu vực sản xuất thường xuyên được tổ chức lại khi thay đổi thiết bị, mở rộng công suất hoặc đưa dây chuyền sản xuất mới vào. Việc bố trí đường ống nhôm theo mô-đun có thể giúp quản lý những thay đổi này dễ dàng hơn vì các phần có thể được điều chỉnh mà không phụ thuộc nhiều vào gia công nóng hoặc chế tạo rộng rãi.

Thiết kế bố trí xung quanh nhu cầu hàng không

Một cách bố trí tốt bắt đầu từ các yêu cầu sản xuất thực tế thay vì chỉ vị trí vật lý của máy nén. Các kỹ sư nên xác định các điểm tiêu thụ chính, nhu cầu đồng thời dự kiến, áp suất vận hành, chiều dài nhánh và khu vực mở rộng tiềm năng trước khi xác định kích thước và lộ trình đường ống.

Việc bố trí vòng hoặc vòng thường hữu ích trong các cơ sở sản xuất lớn hơn vì khí nén có thể tiếp cận điểm nhu cầu từ nhiều hướng. Điều này có thể giúp phân phối áp lực đồng đều hơn và giảm tác dụng của một nhánh dài. Các đường nhánh nhỏ hơn sau đó có thể kết nối các máy hoặc khu sản xuất riêng lẻ với tuyến phân phối chính.

Các yếu tố thiết kế sau đây cần được xem xét cùng nhau:

Thay vì chọn đường kính ống chỉ dựa trên đầu ra của máy nén, thiết kế phải tính đến tuyến đường hoàn chỉnh từ nguồn không khí đến điểm sử dụng đòi hỏi khắt khe nhất.

Quản lý tổn thất áp suất trên toàn mạng

Tổn thất áp suất là một trong những vấn đề kỹ thuật quan trọng nhất trong phân phối khí nén. Mỗi phần của đường ống đều tạo ra lực cản, trong khi các phụ kiện, van, bộ lọc, kết nối linh hoạt và sự thay đổi hướng sẽ làm tăng thêm tổn thất. Khi tổng áp suất giảm quá mức, thiết bị ở cuối đường dây có thể nhận được ít áp suất hơn dự kiến.

Do đó, thiết kế đường ống khí nén thực tế nhằm mục đích duy trì sự cân bằng thích hợp giữa đường kính ống, luồng không khí, khoảng cách và yêu cầu vận hành. Kích thước quá lớn của mỗi đường ống có thể làm tăng chi phí vật liệu ban đầu mà không mang lại lợi ích tương xứng, trong khi kích thước quá nhỏ có thể gây ra các vấn đề vận hành liên tục.

Định tuyến đường ống cũng nên tránh những chỗ uốn cong không cần thiết và các phụ kiện hạn chế. Tuyến đường ngắn hơn, trực tiếp hơn thường làm giảm lực cản và đơn giản hóa việc lắp đặt. Khi không thể tránh khỏi việc phân phối ở khoảng cách xa thì việc xác định kích thước đường ống thích hợp càng trở nên quan trọng hơn.

Giảm rò rỉ không khí tại các điểm kết nối

Rò rỉ là nguồn chính gây lãng phí khí nén. Chúng có thể xảy ra xung quanh các phụ kiện, van, kết nối ren, ống mềm, vòng đệm bị hỏng hoặc các khớp nối được lắp đặt kém. Trong môi trường sản xuất hoạt động trong nhiều giờ, ngay cả những rò rỉ tương đối nhỏ cũng có thể trở thành nguồn thất thoát năng lượng đáng kể theo thời gian.

Vì lý do này, việc lắp đặt đường ống khí nén cần đặc biệt chú ý đến chất lượng mối nối. Công nghệ kết nối đáng tin cậy, quy trình lắp đặt chính xác, niêm phong phù hợp và kiểm tra thường xuyên đều góp phần kiểm soát rò rỉ.

Đường ống nhôm UPIPE sử dụng các phụ kiện và bộ phận kết nối chuyên dụng được thiết kế để phân phối khí nén theo mô-đun. Cách tiếp cận này có thể đơn giản hóa việc cài đặt trong khi vẫn cung cấp các kết nối nhất quán trên toàn mạng. Tuy nhiên, việc ngăn chặn rò rỉ không bao giờ chỉ phụ thuộc vào vật liệu ống. Thực hành lắp đặt tốt và phát hiện rò rỉ định kỳ vẫn là điều cần thiết.

Kiểm soát độ ẩm và chất lượng không khí

Khí nén tự nhiên có chứa hơi ẩm và việc làm mát trong quá trình nén và phân phối có thể gây ra hiện tượng ngưng tụ. Nếu độ ẩm không được kiểm soát đúng cách, nó có thể tích tụ ở những điểm thấp, làm hỏng các bộ phận khí nén hoặc ảnh hưởng đến thiết bị sản xuất nhạy cảm.

Do đó, mạng lưới phân phối phải hoạt động cùng với máy sấy, bộ lọc, thiết bị phân tách, hệ thống thoát nước và các thiết bị xử lý không khí khác. Việc định tuyến đường ống phải tránh tạo ra các túi không cần thiết nơi nước ngưng tụ có thể tích tụ, đồng thời nên đưa các điểm thoát nước thích hợp vào thiết kế tổng thể.

Đối với sản xuất thiết bị điện tử, yêu cầu về chất lượng không khí phải được xác định theo ứng dụng thực tế. Không khí được sử dụng để dẫn động bằng khí nén thông thường có thể có các yêu cầu khác với không khí được sử dụng trong quá trình làm sạch chính xác hoặc tiếp xúc trực tiếp. Mạng lưới đường ống phải được thiết kế như một phần của chiến lược chất lượng khí nén hoàn chỉnh thay vì được coi là một bộ phận biệt lập.

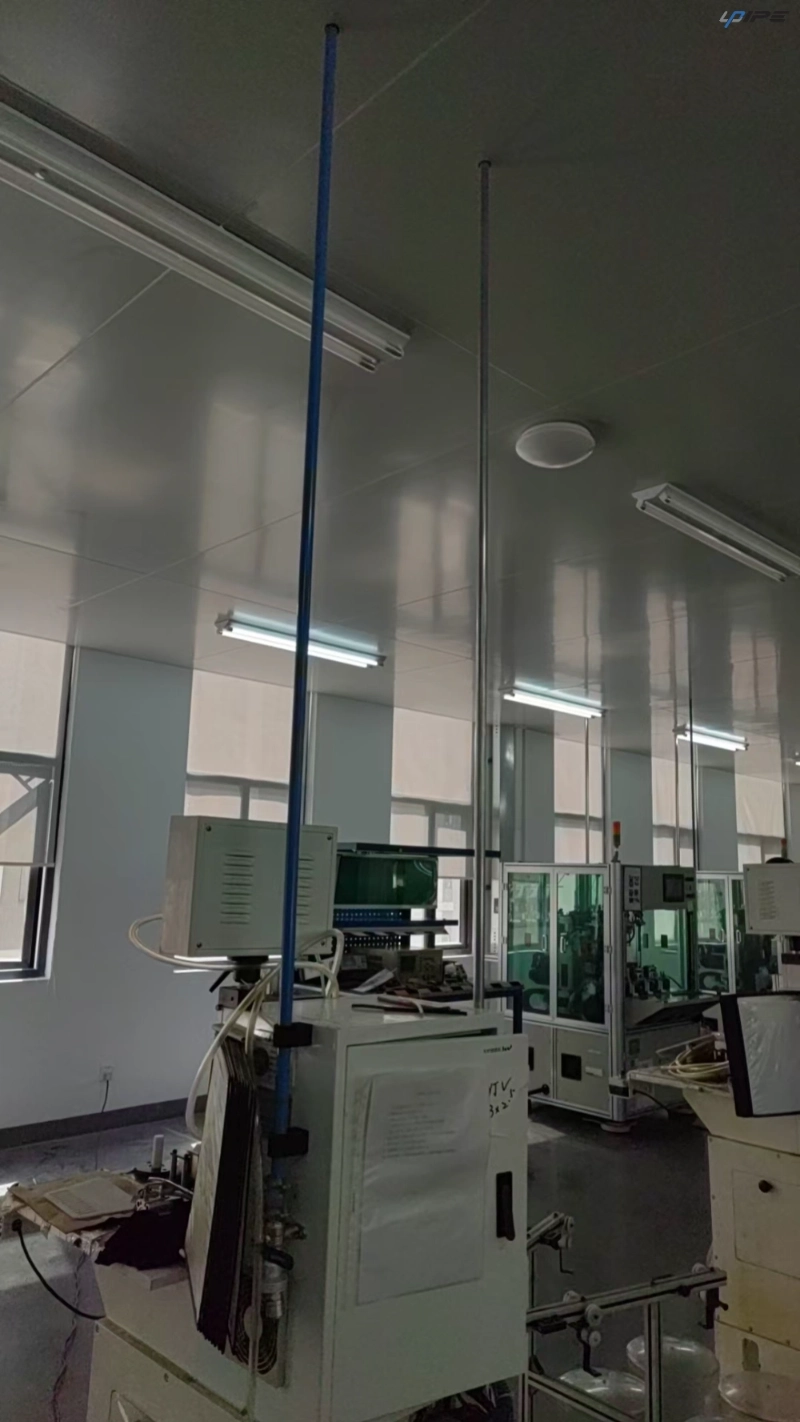

Lập kế hoạch các tuyến nhánh và điểm rơi

Điểm rơi phải được định vị theo vị trí máy và yêu cầu bảo trì. Ổ cắm ở vị trí kém có thể cần ống dài, tạo thêm tổn thất áp suất và tăng nguy cơ vấp ngã hoặc hư hỏng do tai nạn.

Hệ thống đường ống khí nén được bố trí hợp lý sẽ giữ cho các kết nối chi nhánh được tổ chức tốt và cho phép cách ly các khu vực sản xuất riêng lẻ khi cần bảo trì. Sắp xếp thả nhanh cũng có thể giúp truy cập các điểm kết nối dễ dàng hơn trong khi vẫn giữ cho đường phân phối chính thông thoáng.

Khi thiết bị sản xuất có thể di chuyển trong tương lai, cách bố trí phải có tính linh hoạt hợp lý. Cung cấp thêm dung lượng kết nối ở các khu vực chiến lược có thể tiết kiệm chi phí hơn so với việc xây dựng lại toàn bộ mạng sau này.

Ưu điểm lắp đặt của ống nhôm

Hiệu quả lắp đặt đặc biệt có giá trị trong các nhà máy đang vận hành, nơi công việc xây dựng có thể cần diễn ra mà không làm gián đoạn đáng kể hoạt động sản xuất. Ống nhôm tương đối nhẹ, giúp vận chuyển và định vị dễ dàng hơn so với các lựa chọn thay thế bằng kim loại nặng hơn.

Các công cụ cắt, mài giũa, khoan và kết nối chuyên dụng có thể hỗ trợ quá trình lắp đặt được kiểm soát tốt hơn. Việc chuẩn bị đầu ống đúng cách rất quan trọng vì các kết nối được chuẩn bị chính xác, sạch sẽ giúp duy trì hiệu suất bịt kín và giảm các lỗi lắp đặt.

Một ưu điểm khác là khả năng thích ứng. Hệ thống đường ống dẫn khí nén bằng nhôm có thể dễ dàng sửa đổi hơn khi bố trí sản xuất thay đổi , cho phép kết hợp các nhánh hoặc phần mở rộng bổ sung mà không cần thao tác hàn rộng rãi. Tính linh hoạt này có thể hữu ích cho các nhà máy điện tử có cấu hình thiết bị thay đổi thường xuyên.

Thiết kế để bảo trì và mở rộng trong tương lai

Mạng lưới đường ống phải được thiết kế cho toàn bộ thời gian sử dụng thay vì chỉ dành cho lắp đặt ban đầu. Đội bảo trì cần có quyền truy cập vào van, bộ lọc, cống, điểm kết nối và các bộ phận khác mà không làm gián đoạn quá trình sản xuất.

Van cách ly có thể chia mạng thành các phần có thể quản lý được. Khi một khu vực cần bảo trì, khu vực bị ảnh hưởng có thể ngừng hoạt động trong khi các khu vực sản xuất khác vẫn tiếp tục hoạt động. Sự sắp xếp này cải thiện khả năng bảo trì và có thể giảm thời gian ngừng hoạt động không cần thiết.

Công suất trong tương lai cũng cần được xem xét trong quá trình thiết kế hệ thống đường ống khí nén ban đầu . Nếu một cơ sở cần có thêm thiết bị sản xuất thì tuyến phân phối chính phải có đủ công suất để đáp ứng mức tăng trưởng hợp lý. Cách tiếp cận này có thể làm giảm khả năng phải thay thế đường ống lặp đi lặp lại hoặc thay đổi tuyến đường chính.

Ưu tiên thiết kế chính cho cơ sở điện tử

Thiết kế hiệu quả nhất kết hợp nhiều mục tiêu kỹ thuật thay vì tập trung vào một thông số kỹ thuật. Độ ổn định áp suất, độ sạch, kiểm soát rò rỉ, hiệu quả lắp đặt và khả năng mở rộng phải được xem xét cùng nhau.

Đối với sản xuất thiết bị điện tử, các ưu tiên sau đây đặc biệt phù hợp:

• Duy trì áp suất ổn định tại các điểm sử dụng quan trọng.

• Chọn đường kính ống theo nhu cầu thực tế và tương lai.

• Giảm thiểu những khúc cua không cần thiết và các phụ kiện hạn chế.

• Sử dụng đường ống chống ăn mòn ở nơi việc phân phối không khí sạch là quan trọng.

• Giảm khả năng rò rỉ tại các mối nối và điểm kết nối.

• Cung cấp hệ thống thoát nước và xử lý không khí phù hợp.

• Chia các mạng lớn thành các phần có thể bảo trì được.

• Giữ các đường nhánh ngắn và có vị trí hợp lý.

• Dành chỗ cho việc mở rộng thiết bị trong tương lai.

• Kiểm tra mạng định kỳ để phát hiện rò rỉ và tổn thất áp suất.

Tại sao UPIPE phù hợp với phân phối không khí công nghiệp

UPIPE cung cấp đường ống, phụ kiện, van, bộ phận kết nối và công cụ lắp đặt bằng nhôm cho các ứng dụng khí nén, chân không và khí trơ. Cấu trúc nhôm của nó kết hợp trọng lượng tương đối thấp với khả năng chống ăn mòn, trong khi phương pháp kết nối mô-đun hỗ trợ lắp đặt nhanh hơn và thay đổi bố cục đường ống dễ dàng hơn.

Đối với sản xuất điện tử, những đặc điểm này có thể có giá trị khi việc phân phối không khí sạch, định tuyến có tổ chức, khả năng tiếp cận bảo trì và tính linh hoạt trong tương lai là quan trọng. Mạng lưới đường ống có thể được quy hoạch xung quanh các khu vực sản xuất thay vì buộc việc bố trí thiết bị phải tuân theo sự sắp xếp phân phối cứng nhắc.

Việc cài đặt thành công vẫn phụ thuộc vào kỹ thuật chính xác. Kích thước đường ống, xử lý không khí, định tuyến, chất lượng kết nối, thoát nước và áp suất vận hành đều phải được đánh giá theo yêu cầu thực tế của cơ sở.

Những cân nhắc cuối cùng về phân phối khí nén

Thiết kế hệ thống đường ống khí nén cho sản xuất điện tử đòi hỏi nhiều hơn việc lựa chọn một đường ống phù hợp và kết nối nó với máy nén. Mạng lưới phân phối phải cung cấp luồng không khí ổn định, giảm áp suất được kiểm soát, kết nối đáng tin cậy, chất lượng không khí phù hợp và đủ linh hoạt cho những thay đổi sản xuất trong tương lai.

Đường ống nhôm có thể cung cấp nền tảng thực tế cho kiểu lắp đặt này vì khả năng chống ăn mòn, kết cấu nhẹ, bề mặt bên trong nhẵn và đặc tính lắp đặt theo mô-đun. Khi kết hợp với xử lý không khí thích hợp, đường ống có kích thước chính xác, phụ kiện đáng tin cậy, hệ thống thoát nước hiệu quả và bảo trì định kỳ, nó có thể hỗ trợ mạng lưới phân phối khí nén sạch hơn và dễ quản lý hơn.

Đối với các nhà sản xuất thiết bị điện tử, thiết kế đường ống tốt nhất cuối cùng là thiết kế hoạt động đáng tin cậy trong điều kiện sản xuất thực tế trong khi vẫn dễ bảo trì và thích ứng. Các giải pháp đường ống nhôm UPIPE cung cấp một cách tiếp cận linh hoạt để xây dựng mạng lưới phân phối khí nén đáp ứng các yêu cầu thực tế này.

Câu hỏi thường gặp

Cần cân nhắc điều gì khi thiết kế đường ống khí nén cho sản xuất điện tử?

Những cân nhắc chính bao gồm nhu cầu không khí, áp suất vận hành, đường kính ống, tổn thất áp suất, chiều dài tuyến đường, chất lượng không khí, kiểm soát độ ẩm, ngăn chặn rò rỉ, tiếp cận bảo trì và mở rộng trong tương lai. Thiết kế phải phản ánh các yêu cầu của thiết bị thay vì chỉ dựa vào công suất máy nén.

Nhôm có phù hợp để phân phối khí nén không?

Đúng. Nhôm được sử dụng rộng rãi để phân phối khí nén vì nó nhẹ và chống ăn mòn. Bề mặt bên trong nhẵn của nó cũng có thể hỗ trợ luồng không khí hiệu quả, trong khi các phụ kiện mô-đun có thể đơn giản hóa việc lắp đặt và sửa đổi trong tương lai.

Làm thế nào có thể giảm tổn thất áp suất trong mạng lưới khí nén?

Kích thước đường ống thích hợp là điều cần thiết. Các nhà thiết kế cũng nên giảm thiểu những chỗ uốn cong không cần thiết, tránh các phụ kiện hạn chế, giữ cho các nhánh chạy thực tế và xem xét tổng khoảng cách giữa nguồn không khí và các điểm sử dụng.

Tại sao việc ngăn ngừa rò rỉ lại quan trọng trong các nhà máy điện tử?

Rò rỉ khí nén liên tục tiêu tốn năng lượng mà không góp phần vào sản xuất. Các phụ kiện đáng tin cậy, lắp đặt phù hợp, kiểm tra định kỳ và sửa chữa kịp thời có thể giúp duy trì hiệu quả phân phối và giảm nhu cầu máy nén không cần thiết.

Bố trí đường ống nhôm có thể được mở rộng sau này không?

Nói chung, việc bố trí đường ống bằng nhôm theo mô-đun có thể dễ dàng mở rộng hoặc sửa đổi hơn so với đường ống hàn cố định. Các nhánh và điểm kết nối bổ sung có thể được kết hợp khi bố trí thiết bị sản xuất hoặc cơ sở thay đổi, miễn là mạng hiện tại có đủ công suất.
