Hiệu suất khí nén thường được thảo luận về mặt công suất máy nén, nhưng đường phân phối cũng quan trọng không kém. Nếu hệ thống ống dẫn khí tạo ra lực cản quá mức, áp suất không ổn định hoặc rò rỉ thì năng lượng do máy nén tạo ra sẽ không được phân phối hiệu quả đến điểm sử dụng. Định tuyến kém, phụ kiện hạn chế, thời gian chạy dài và kết nối không phù hợp có thể làm tăng dần chi phí vận hành đồng thời khiến thiết bị khí nén trở nên nhạy cảm hơn với biến động áp suất.
Do đó, đối với các cơ sở công nghiệp, thiết kế đường ống hiệu quả nên tập trung vào việc bảo toàn luồng không khí thay vì chỉ di chuyển khí nén từ vị trí này sang vị trí khác. UPIPE phát triển các giải pháp đường ống nhôm xoay quanh nguyên tắc này, kết hợp bề mặt bên trong nhẵn, phụ kiện định hướng dòng chảy, các bộ phận bịt kín an toàn và phương pháp lắp đặt linh hoạt để hỗ trợ phân phối khí nén tổn thất áp suất thấp .
Tổn thất áp suất phát triển khi khí nén di chuyển qua các đường ống thẳng, đoạn uốn cong, chữ T, van, đầu nối và các bộ phận khác. Tuyến đường càng dài và phức tạp thì càng có nhiều cơ hội để lực cản luồng không khí tích tụ. Một đường ống có kích thước nhỏ có thể làm tăng ma sát, trong khi các phụ kiện quá lớn có thể tạo ra những thay đổi bổ sung về hướng luồng không khí và làm giảm khả năng dòng chảy hiệu quả.
Kết quả thường là sự khác biệt giữa áp suất tại máy nén và áp suất có sẵn tại thiết bị sản xuất. Khi áp suất hạ lưu trở nên không ổn định, người vận hành có thể tăng áp suất máy nén để bù lại. Điều này có thể làm tăng mức tiêu thụ năng lượng mà không giải quyết được hạn chế ban đầu. Một cách tiếp cận tốt hơn là đánh giá kích thước đường ống, định tuyến, hình dạng lắp đặt, chất lượng kết nối và nhu cầu luồng không khí tổng thể trong giai đoạn thiết kế.
| Yếu tố thiết kế | Hiệu ứng tiềm năng | Trọng tâm được đề xuất |
|---|---|---|
| Đường kính ống | Sức đề kháng cao hơn khi kích thước nhỏ hơn | Đường kính phù hợp với nhu cầu luồng không khí |
| Bề mặt bên trong | Ảnh hưởng đến ma sát và ô nhiễm | Duy trì lối đi sạch sẽ, thông thoáng |
| Định tuyến đường ống | Tuyến đường dài hơn tăng sức đề kháng | Giữ các hoạt động thiết thực và trực tiếp |
| phụ kiện | Thay đổi hướng tạo ra lực cản | Sử dụng đường dẫn luồng hiệu quả |
| Kết nối | Niêm phong kém có thể gây rò rỉ | Sử dụng niêm phong an toàn, nhất quán |
| Mở rộng trong tương lai | Có thể làm quá tải các chi nhánh hiện có | Cho phép linh hoạt trong quá trình lập kế hoạch |
Một hệ thống ống dẫn khí công nghiệp được quy hoạch tốt nên cân bằng các yếu tố này thay vì tập trung vào một bộ phận duy nhất. Cách tiếp cận này giúp duy trì sự ổn định áp suất từ đường ống chính đến các điểm sử dụng riêng lẻ.
Lựa chọn vật liệu có ảnh hưởng trực tiếp đến hiệu suất luồng không khí lâu dài. Nhôm có khả năng chống ăn mòn một cách tự nhiên và ống nhôm được sản xuất đúng cách sẽ mang lại lối đi bên trong sạch sẽ mà không bị rỉ sét và tích tụ cặn liên quan đến đường ống thép cũ. UPIPE sử dụng kết cấu nhôm nguyên chất và các đầu ống được chuẩn bị chính xác để hỗ trợ việc lắp đặt và luồng không khí nhất quán.
Bề mặt bên trong rất quan trọng vì khí nén phải di chuyển qua toàn bộ tuyến phân phối dưới áp suất. Độ nhám, ăn mòn hoặc các mảnh vụn tích tụ có thể làm tăng sức đề kháng theo thời gian. Bằng cách duy trì lối đi bên trong trơn tru, ống khí nén bằng nhôm có thể giúp giảm ma sát không cần thiết và duy trì chất lượng luồng không khí trong suốt thời gian vận hành dài.

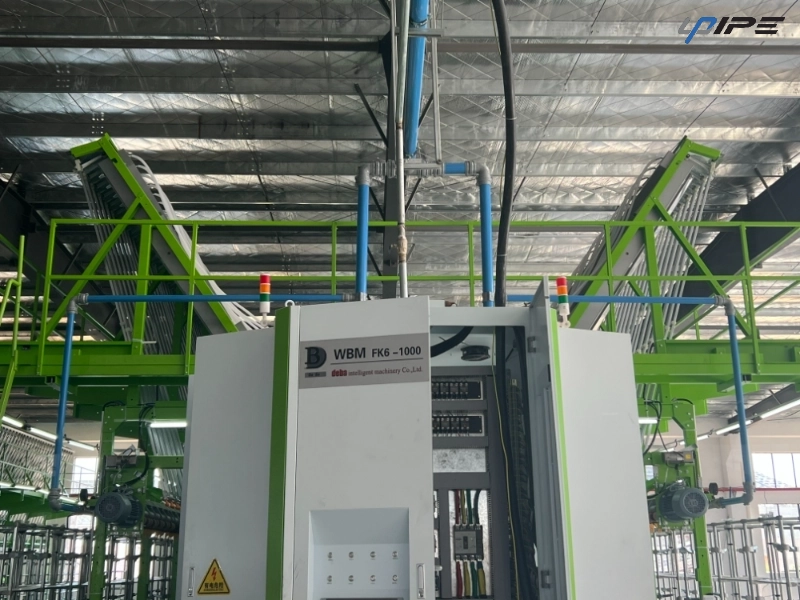

Lợi ích này trở nên đặc biệt phù hợp khi cơ sở có nhiều khu vực sản xuất với các yêu cầu về không khí khác nhau. Dòng chảy ổn định qua đường ống chính cung cấp nền tảng vững chắc hơn để phân phối không khí đến các nhánh, giọt, dụng cụ khí nén và thiết bị tự động.
Chỉ chọn một đường ống phù hợp không đảm bảo luồng không khí hiệu quả. Khuỷu tay, tee, van và giảm nhanh có thể ảnh hưởng đáng kể đến lực cản của mạng lưới phân phối không khí vì mọi thay đổi về hướng đều ảnh hưởng đến cách khí nén di chuyển qua đường dẫn.
UPIPE kết hợp các thiết kế hướng dòng chảy vào các phụ kiện chính để giúp giảm nhiễu loạn không cần thiết và duy trì đường dẫn dòng chảy hiệu quả hơn. Các lối đi có kích thước đầy đủ cũng giúp hạn chế các hạn chế tại các điểm kết nối. Những chi tiết này rất quan trọng vì hiệu suất của thiết kế hệ thống ống dẫn khí phụ thuộc vào tuyến đường hoàn chỉnh chứ không chỉ riêng các đoạn ống thẳng.
Do đó, một thiết kế thực tế nên tránh những chỗ uốn cong không cần thiết và các kết nối nhánh quá mức. Khi không thể tránh khỏi việc thay đổi hướng, các khuỷu và điểm nối được thiết kế phù hợp có thể giúp duy trì diện tích luồng có sẵn trong khi giữ cho mạng dễ bảo trì hơn.

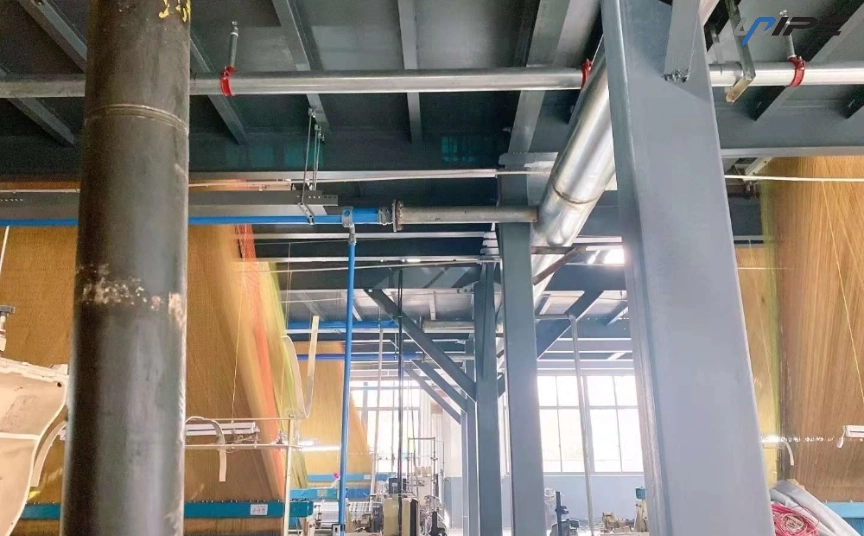

Không phải mọi vấn đề về áp suất đều do ma sát gây ra. Rò rỉ là một nguyên nhân chính khác gây thất thoát khí nén, đặc biệt là xung quanh các phụ kiện, khớp nối, van và khu vực bịt kín. Một rò rỉ nhỏ có thể xuất hiện không đáng kể tại một kết nối, nhưng nhiều điểm rò rỉ trên một cơ sở lớn có thể làm tăng khối lượng công việc của máy nén và giảm lượng không khí có thể sử dụng đến thiết bị sản xuất.
Vì lý do này, thiết kế kết nối nên được coi là quan trọng như vật liệu đường ống. UPIPE kết hợp các thành phần bịt kín chuyên dụng với các kết nối chính xác nhằm duy trì các mối nối đáng tin cậy trong điều kiện vận hành công nghiệp. Việc lắp đặt đúng cách và giá đỡ đường ống phù hợp cũng rất quan trọng vì độ rung và chuyển động cơ học có thể dần dần ảnh hưởng đến hiệu suất bịt kín.
Một giải pháp đường ống khí nén hiệu quả nên nhằm mục đích ngăn ngừa rò rỉ thay vì dựa hoàn toàn vào việc sửa chữa định kỳ. Ít mối nối không cần thiết hơn, cắt chính xác, kết nối an toàn và hỗ trợ phù hợp có thể làm giảm tổng số điểm rò rỉ tiềm ẩn.
Kích thước ống nên bắt đầu bằng luồng không khí dự kiến thay vì chọn đường kính đơn giản vì nó thường được sử dụng. Các kỹ sư cần xem xét tổng mức tiêu thụ, nhu cầu cao nhất, khoảng cách từ máy nén, hoạt động đồng thời của thiết bị và số lượng đầu ra cần thiết trong mỗi khu vực sản xuất.
Định tuyến cũng quan trọng không kém. Đường ống dài và gián tiếp tạo ra nhiều cơ hội tổn thất áp suất hơn. Cách bố trí thực tế giúp tuyến phân phối chính hoạt động hiệu quả trong khi bố trí các nhánh gần thiết bị cần không khí. Đối với các cơ sở lớn hơn, bố trí theo vòng hoặc cân bằng có thể giúp phân phối luồng không khí đồng đều hơn so với cách bố trí nhánh dài đơn giản.
Quản lý nước ngưng cũng cần được xem xét trong quá trình lập kế hoạch. Điểm thoát nước, vị trí cất cánh thích hợp và độ dốc phù hợp có thể giúp ngăn chặn độ ẩm tích tụ đến thiết bị hạ nguồn. Do đó, mạng lưới đường ống dẫn khí của nhà máy được thiết kế cẩn thận sẽ xem xét cùng nhau luồng không khí, quản lý độ ẩm, khả năng tiếp cận, bảo trì và các thay đổi trong tương lai.
Chất lượng lắp đặt có thể ảnh hưởng đến hiệu suất của ngay cả một đường ống được thiết kế tốt. Độ lệch, đầu ống được chuẩn bị kém, vòng đệm bị hư hỏng hoặc ứng suất cơ học quá mức có thể tạo ra các vấn đề khó xác định sau khi mạng được đưa vào vận hành.
Ống nhôm mang lại lợi thế lắp đặt vì nó nhẹ và được thiết kế để kết nối theo mô-đun. Phạm vi của UPIPE bao gồm các đầu nối, khuỷu tay, ống chữ T, giảm nhanh, van, kẹp, bộ phận bịt kín và các phụ kiện khác cho phép lắp ráp tuyến phân phối mà không cần dựa vào kết cấu thép hàn thông thường.

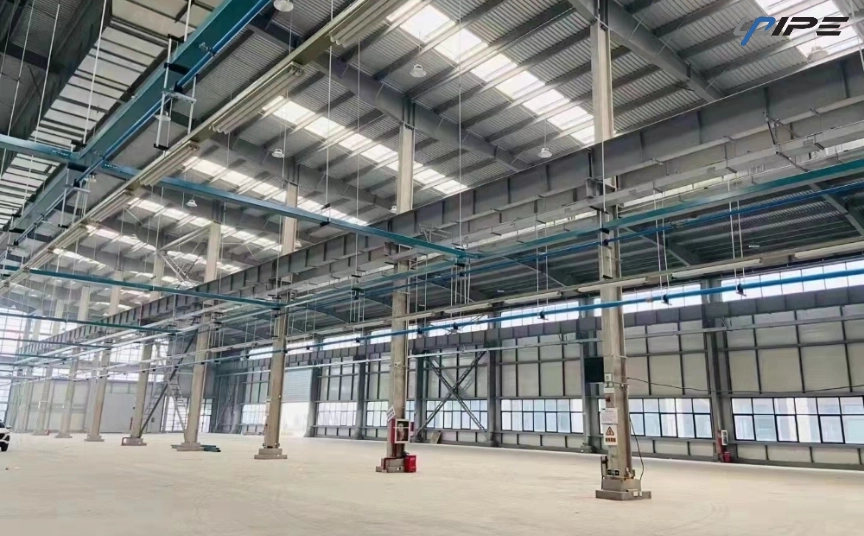

Cách tiếp cận mô-đun này cũng làm cho những điều chỉnh trong tương lai trở nên thiết thực hơn. Bố trí sản xuất có thể thay đổi khi thiết bị được di dời hoặc các trạm làm việc bổ sung được đưa vào. Bố trí đường ống khí nén công nghiệp linh hoạt có thể đáp ứng những thay đổi này mà ít bị gián đoạn hơn so với một mạng lưới cứng nhắc được thiết kế mà không có ý định mở rộng.
Khi thiết bị sản xuất không đủ áp suất, việc tăng công suất máy nén có thể là giải pháp nhanh nhất. Tuy nhiên, nếu vấn đề cơ bản là sức cản đường ống hoặc rò rỉ quá mức, công suất máy nén bổ sung sẽ không loại bỏ được nguyên nhân gây tổn thất. Nó có thể chỉ đơn giản là tăng lượng năng lượng cần thiết để bù đắp cho việc phân phối không hiệu quả.
Một chiến lược tốt hơn là đánh giá đường dẫn khí từ máy nén đến điểm sử dụng. Đường kính ống, tình trạng bề mặt bên trong, khoảng cách định tuyến, thiết kế lắp đặt, hiệu suất bịt kín và hỗ trợ đều phải được xem xét dưới dạng các yếu tố được kết nối.
UPIPE tập trung vào các chi tiết này thông qua kết cấu ống nhôm và các bộ phận phối hợp được thiết kế để phân phối khí nén hiệu quả . Mục tiêu không chỉ đơn giản là cung cấp một đường ống nhẹ mà còn tạo ra đường dẫn luồng khí sạch hơn và được kiểm soát tốt hơn với ít hạn chế không cần thiết hơn.
Khi đánh giá một hệ thống ống dẫn khí cho các ứng dụng công nghiệp , người mua nên xem xét kỹ hơn về chất liệu và giá mua. Chi phí ban đầu thấp hơn có thể không đại diện cho chi phí vòng đời thực tế nếu mạng tạo ra tổn thất áp suất quá mức, rò rỉ thường xuyên, bảo trì khó khăn hoặc sửa đổi phức tạp.
Hãy xem xét các điểm sau trước khi lựa chọn cuối cùng:
Luồng khí cần thiết và mức tiêu thụ cao điểm
Đường kính ống chính và nhánh
Tổng khoảng cách đường ống
Số lượng và loại phụ kiện
Tình trạng bề mặt bên trong
Phương pháp kết nối và niêm phong
Hỗ trợ rung và cơ học
Thoát nước ngưng tụ
Khả năng tiếp cận để bảo trì
Tiềm năng mở rộng trong tương lai
Đánh giá rộng hơn này giúp các kỹ sư lựa chọn giải pháp phân phối dựa trên yêu cầu vận hành thay vì một thông số kỹ thuật duy nhất. Nó cũng giúp dễ dàng xác định nơi nào tổn thất năng lượng xảy ra trước khi bắt đầu lắp đặt.
Giảm áp suất có thể là do đường ống có kích thước nhỏ, chạy dài, uốn cong quá mức, phụ kiện hạn chế, định tuyến kém và sức cản bề mặt bên trong. Rò rỉ có thể làm giảm thêm áp suất có sẵn tại thời điểm sử dụng.
Nhôm cung cấp vật liệu nhẹ, chống ăn mòn với bề mặt bên trong nhẵn. Những đặc điểm này có thể hỗ trợ luồng không khí sạch, lực cản thấp hơn, lắp đặt dễ dàng hơn và giảm yêu cầu bảo trì so với đường ống dễ bị ăn mòn do lão hóa.
Có thể giảm tổn thất năng lượng bằng cách chọn đường kính ống thích hợp, giảm thiểu những chỗ uốn cong không cần thiết, duy trì đường dẫn luồng khí hiệu quả, ngăn ngừa rò rỉ và sử dụng các phụ kiện không hạn chế dòng chảy một cách không cần thiết.
Đúng. Khuỷu tay, ống chữ T, van và đầu nối thay đổi hướng luồng khí hoặc hạn chế lối đi có sẵn. Do đó, hình học phù hợp hiệu quả có thể giúp giảm lực cản không cần thiết trong suốt tuyến phân phối.
Bắt đầu với nhu cầu luồng không khí thực tế, yêu cầu về áp suất, các điểm rò rỉ hiện có, định tuyến đường ống, tình trạng lắp đặt, quản lý nước ngưng và nhu cầu mở rộng trong tương lai. Điều này cung cấp cơ sở đầy đủ hơn cho việc lựa chọn hệ thống ống dẫn khí hơn là chỉ đánh giá vật liệu ống.
